Delta | La famille Delta 2000

La famille Delta 2000, réalisée sous la maîtrise d'œuvre de McDonnell Douglas Astronautics Company (MDAC), a été déclinée en cinq versions qui ont réalisé un total de quarante-quatre missions entre 1974 et 1981. Cette famille se distingue des précédentes par l'utilisation du nouveau moteur RS-27 au premier étage.

Version Étages latéraux 1er étage 2ème étage 3ème étage Nombre de vols
Delta 2310 3 x Castor 2 ELTT Delta-P - 3
Delta 2313 3 x Castor 2 ELTT Delta-P Star 37D 3
Delta 2910 9 x Castor 2 ELTT Delta-P - 6
Delta 2913 9 x Castor 2 ELTT Delta-P Star 37D 2
Delta 2914 9 x Castor 2 ELTT Delta-P Star 37E 30

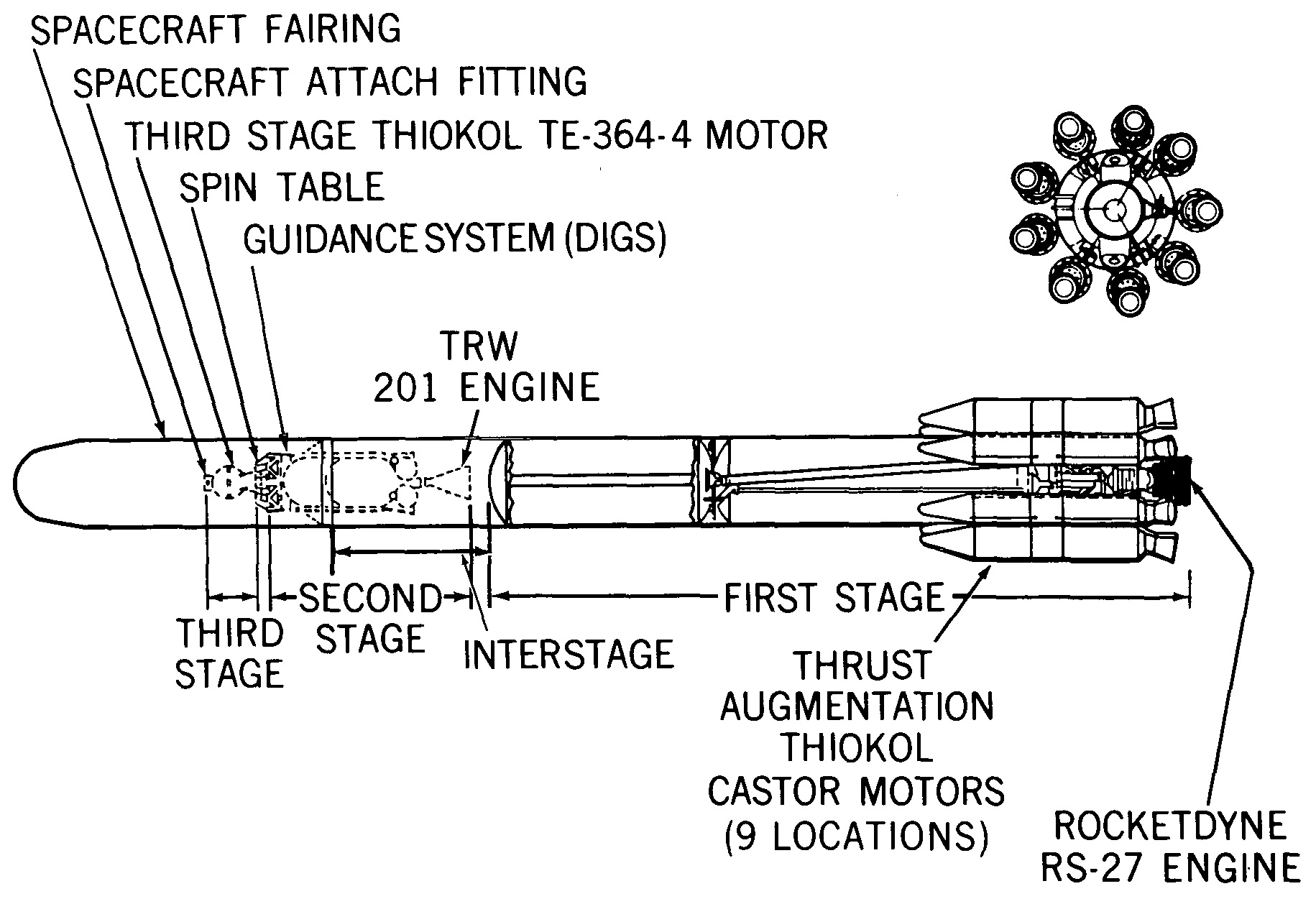

Fig. 1 : Schéma de Delta 2914.
 Crédit : The Delta Launch Vehicle Model 2914 Series.

Toutes les versions utilisent :

- un premier étage allongé étendu ELTT (Extended Long Tank Thor), de type DSV-3P-1A, a un diamètre de 2,438m et une hauteur de 22,5m. Il est doté du nouveau moteur RS-27 de Rocketdyne dérivé du moteur H-1 du lanceur Saturn IB. Il fonctionne au kérosène RP-1 et l'oxygène liquide, et fournit une poussée de 911,840kN avec une Isp de 262,4" pendant 228". Le pilotage est assuré par deux moteurs verniers.

- un deuxième étage Delta-P, ou DSV-3P-5, de 5,689m de long et de 1,394m de diamètre doté du moteur rallumable TR-201 de TRW. Il est alimenté par pressurisation des réservoirs et il est dérivé du moteur de descente du LM d'Apollo. Il fonctionne au peroxyde d'azote et à l'aerozine-50 et fournit une poussée de 43,7kN avec une Isp de 302" pendant 315".

- des étages d'accélération à ergols solides Castor 2 (TX-M-354-5) de Thiokol, qui peuvent être au nombre de trois ou de neuf selon la version. Ils ont une hauteur de 6,0m et un diamètre de 78,74cm. Ils fournissent chacun une poussée de 231,974kN avec une Isp de 237,6" pendant 35,5", et sont largués à H0+90". L'ergol est le TP-H-7036.

Les versions Delta 2313 et Delta 2913 utilisent également un étage supérieur Star 37D (TE-M-364-3), et les Delta 2914 utilisent un Star 37E (TE-M-364-4). Cette dernière version peut placer des charges de 2040kg en LEO, 705kg en GTO ou 455kg sur une trajectoire de libération.

Les lancements ont eu lieu depuis le pas de tir LC 2W de la base de Vandenberg, ainsi que depuis les pas de tir LC 17A et LC 17B de la base de Cap Canaveral.

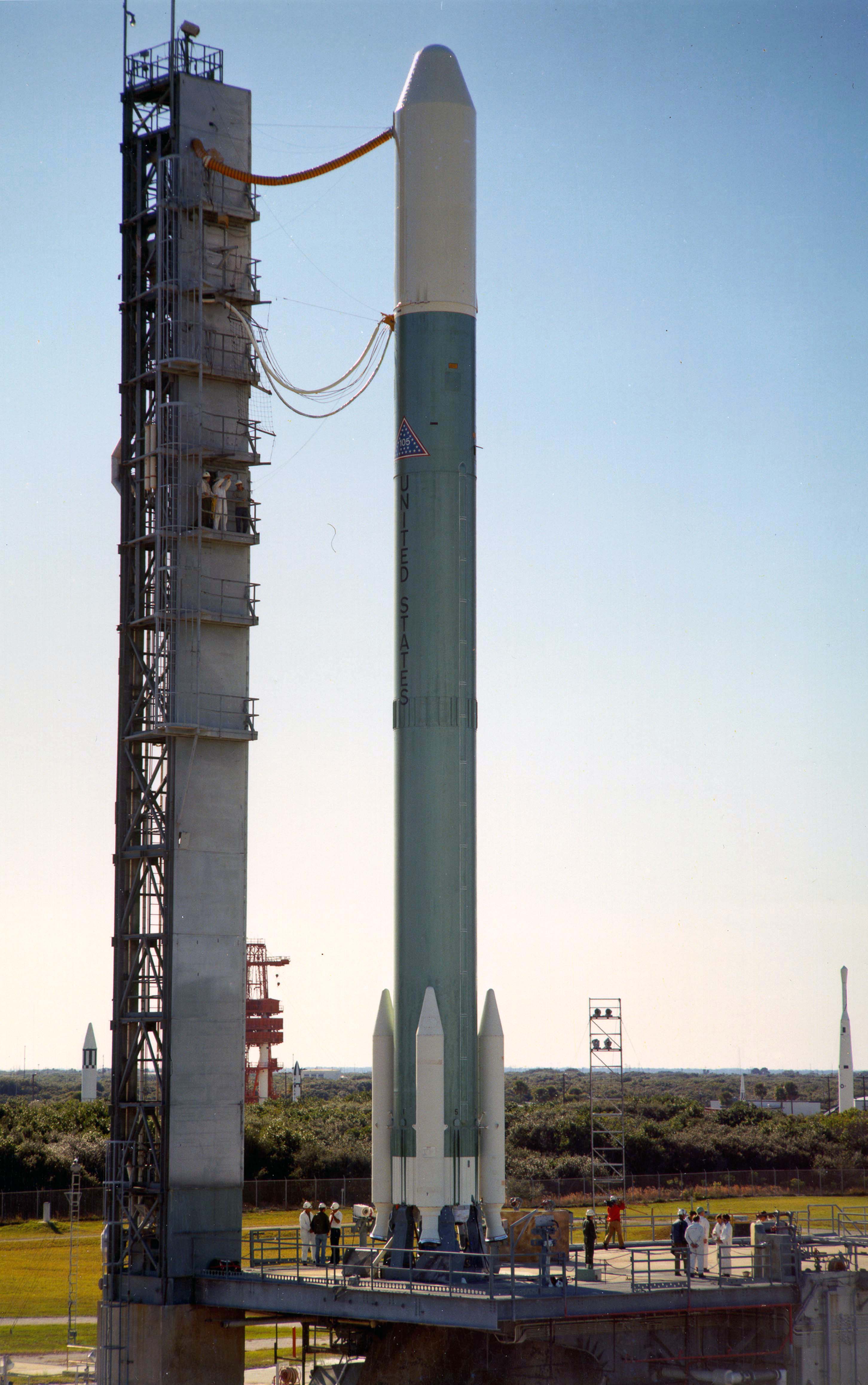

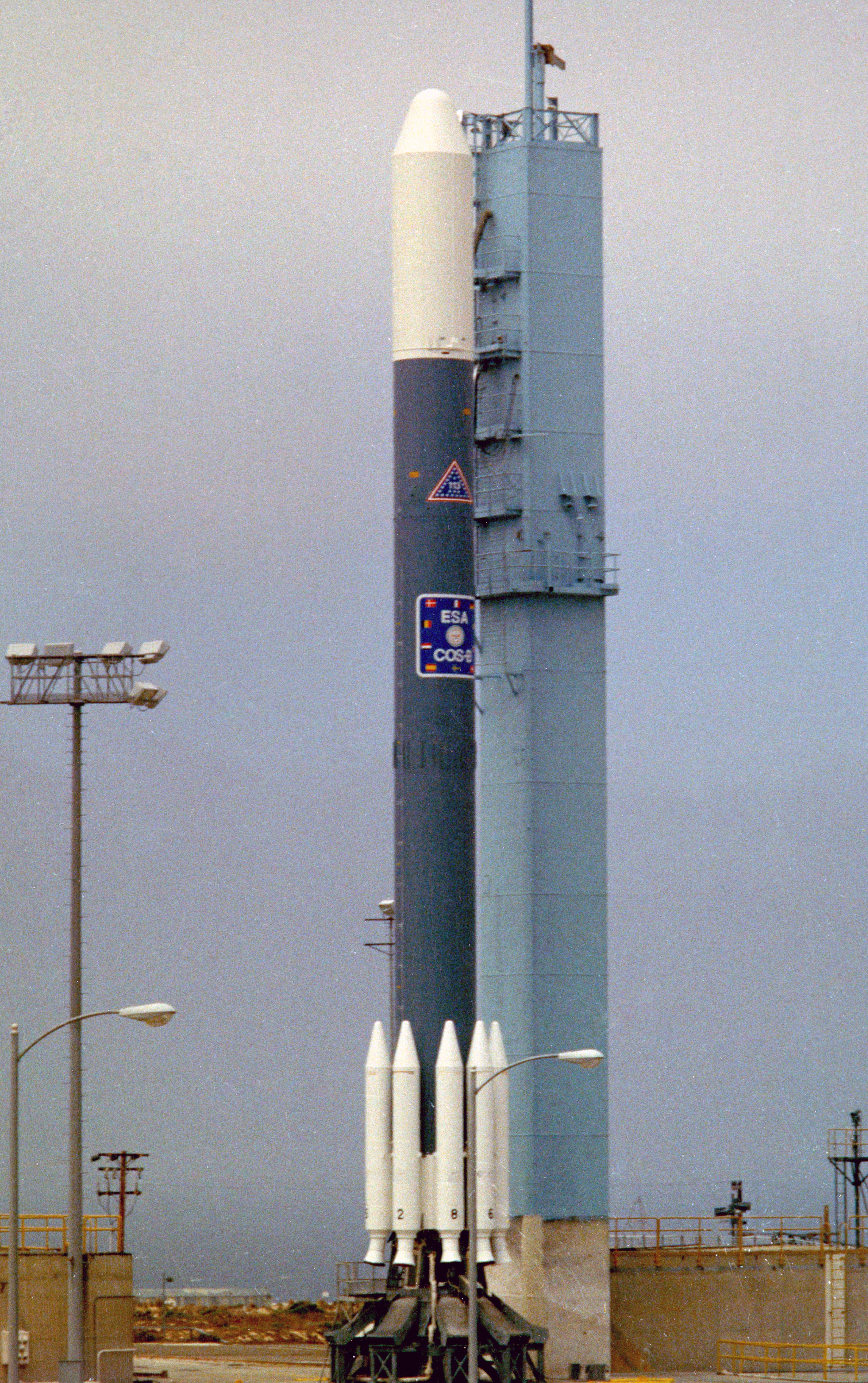

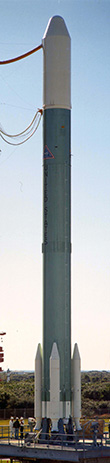

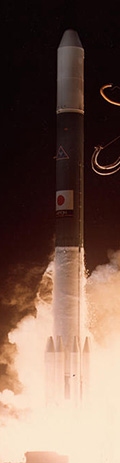

Fig. 2 : Les versions Delta 2310 (29 juillet 1976), Delta 2313 (23 novembre 1974),
Delta 2910 (12 juin 1975), Delta 2913 (9 août 1975) et Delta 2914 (15 décembre 1977).
 Crédit : DR.

Bibliographie

[1] GUNN, C., The Delta Launch Vehicle Model 2914 Series, NASA
[2] Dossier de presse du lancement de SMS-A
