Le Module Fonctionnel de Fret FGB (Функционально-грузовой блок) est de conception ancienne, puisqu'il est basé sur les vaisseaux TKS, destinés à desservir les stations orbitales militaires Almaz.

Sa désignation officielle est 77KM n°17501. Il a été baptisé Zaria le 2 juin 1998 et a été mis sur orbite le 20 novembre 1998. Il est alors devenu le premier élément la Station Spatiale Internationale (MKS).

Son rôle est d'assurer toutes les fonctions vitales de la station jusqu'à l'arrivée du Module de Service Zvezda. A partir de ce moment, il sert principalement d'espace de stockage pour le matériel et les ergols. Il a fourni de l'énergie électrique au segment américain jusqu'au vol d'assemblage n°4A.

Grandeur Valeur
Masse au lancement 20264,6kg
Longueur 12561mm
Diamètre maximum 4100mm
Volume habitable 71,5m3
Durée de fonctionnement garantie 15 ans
Lanceur Proton-K
Constructeur GKNPTs Khrounitchev
Tableau 1 : Caractéristiques du FGB.

Zaria appartient à la NASA, mais il est « techniquement intégré au segment russe », et il est contrôlé par le TsUP de Koroliov.

Le module Zaria est constitué d'une grosse structure appelée Compartiment Hermétique des Instruments, ou PGO, elle-même divisée en trois parties, ainsi que d'un Adaptateur Hermétique appelé GA.

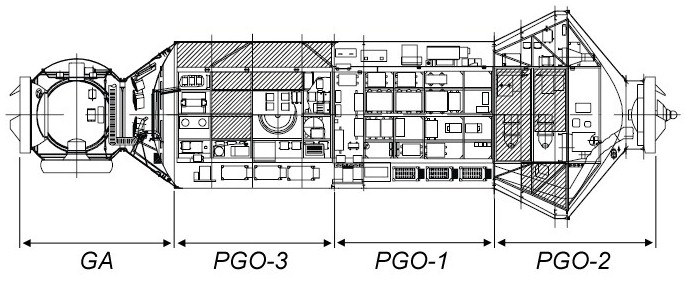

Fig. 1 : Schéma du module Zaria sans ses équipements extérieurs.
Crédit : Novosti Kosmonavtiki.

Mais bien qu'il soit divisé en plusieurs compartiments, sa structure est constituée d'un seul bloc soudé en alliage d'aluminium AMg6M. On notera que Zaria ne dispose d'aucun hublot.

Cliquez ici si vous ne voyez pas la vidéo.

Vidéo 1 : Vue de l'intérieur de Zaria lors de la mission STS-88.
Le cosmonaute cameraman commence par le GA, puis remonte le PGO.
Crédit : NASA.

Le module Zaria abrite un certain nombre de systèmes, répartis en deux grandes catégories : les systèmes de service et les systèmes de station. Le tableau 2 donne une liste exhaustive de ces systèmes.

  1. Les systèmes de service servent à assurer le bon fonctionnement du module lors de son vol autonome et de son rendez-vous avec le Module de Service Zvezda. Ils sont situés principalement dans le PGO-1.

  2. Les systèmes de station permettent d'assurer le fonctionnement du module lorsqu'il est intégré à la station. Ils sont situés principalement dans le PGO-2.

Systèmes de service
SUDSystème de Contrôle des Mouvements
DUEnsemble Moteurs
SPiPTSystème de Pompage et de Transfert des Réservoirs
SUBKSystème de Contrôle des Systèmes Embarqués
SVOSystème d'Eclairage Interne
KIS (Komparouss A3)Système de Commande et de Mesure
BR-9TsU-8Système de Radiotélémétrie
Sirius-4Système de Radiotélémétrie
SESSystème d'Alimentation Électrique
SOTRSystème de Régulation Thermique
SOSBSystème d'orientation des panneaux solaires
SPoPTSystème de Détection et d'Extinction des Incendies
Kours-ASystème de Rendez-vous automatique - partie active
SITNPSystème de Mesure des Paramètres Courants de Navigation
Systèmes de station
SSSystème d'amarrage
SISSystème d'Intégration et d'Interface
SOGSSystème de Régulation de la Composition Atmosphérique
STSystème de Télévision
STSSystème de Communications Téléphoniques
ASSSystème de Collecte des Communications
BVSSystème Informatique Embarqué
TORUSystème d'Amarrage Manuel
Kours-PSystème de Rendez-vous automatique - partie passive
Tableau 2 : Les différents systèmes présents à bord du FGB.

Schémas d'ensemble

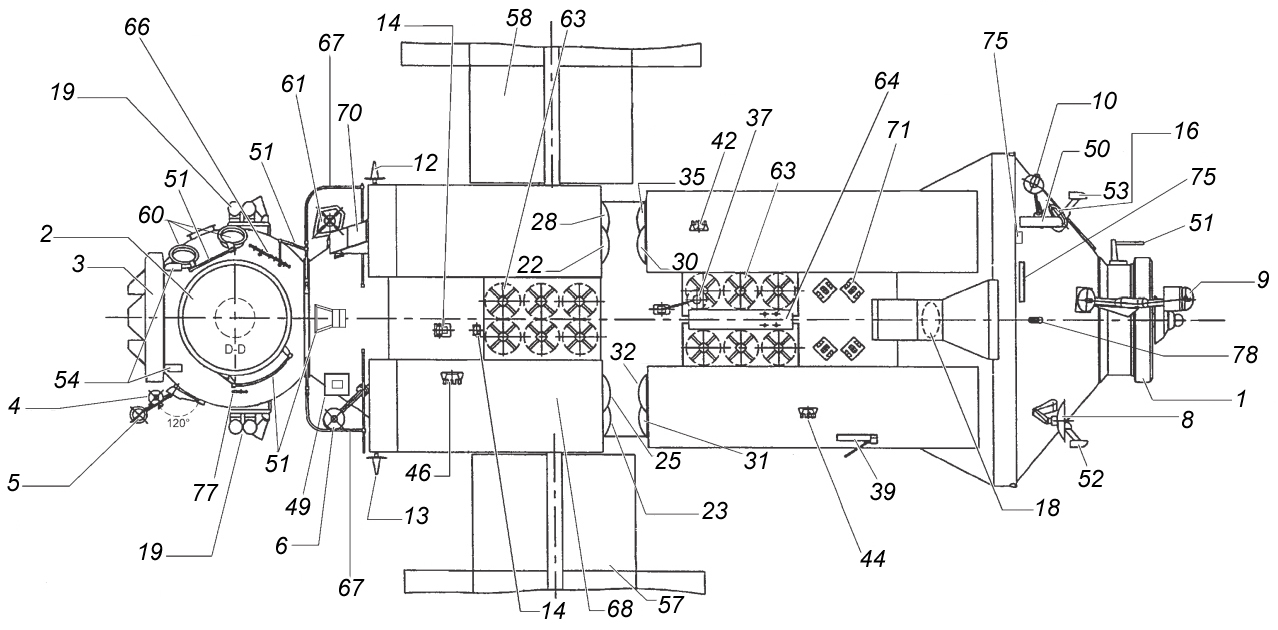

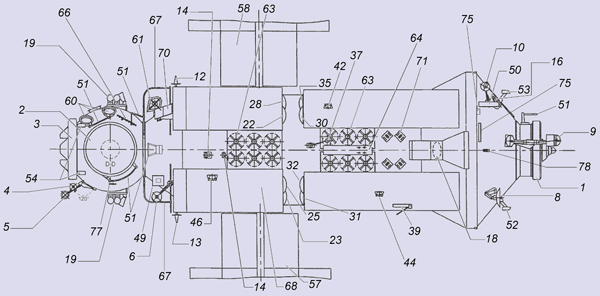

Fig. 2 : Schéma du module Zaria vu de dessous.

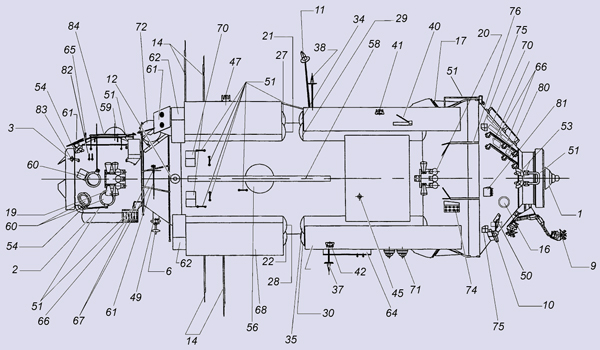

Fig. 3 : Schéma du module Zaria vu de bâbord.

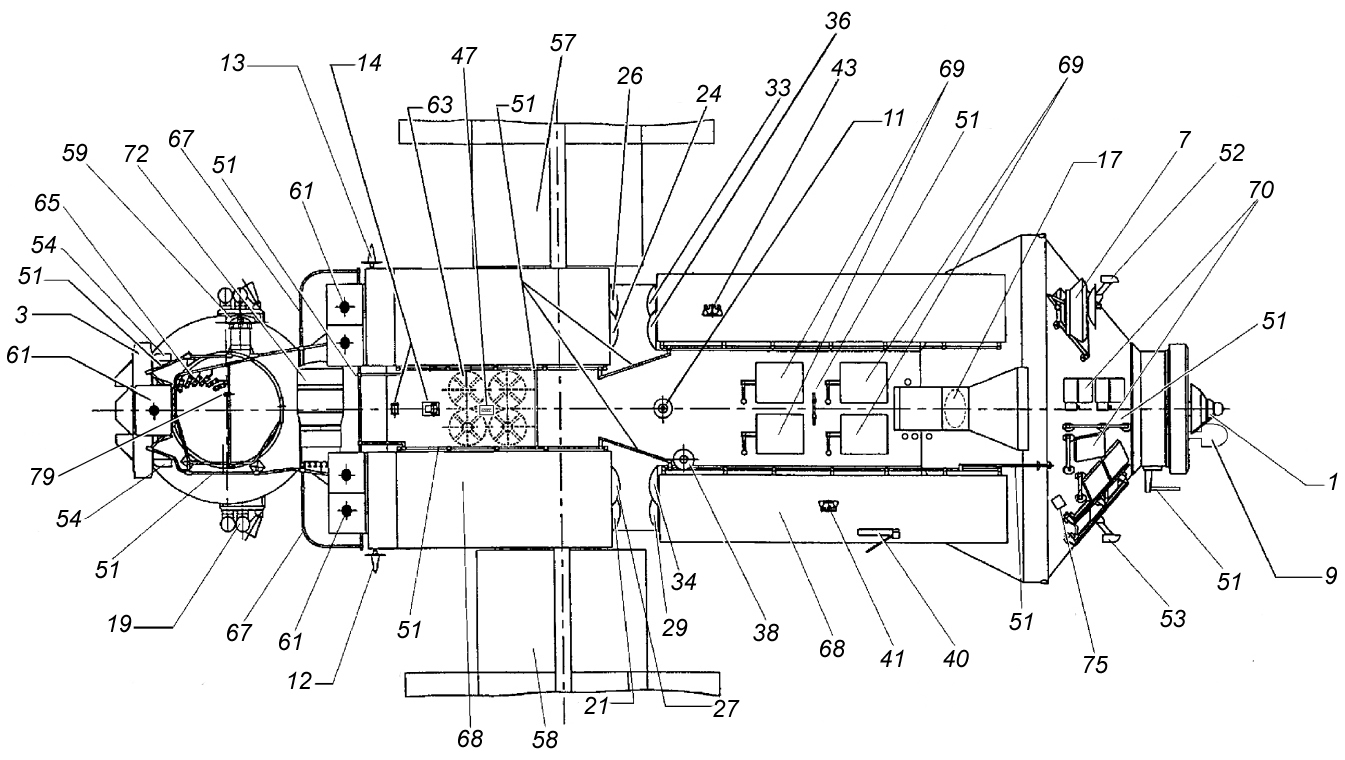

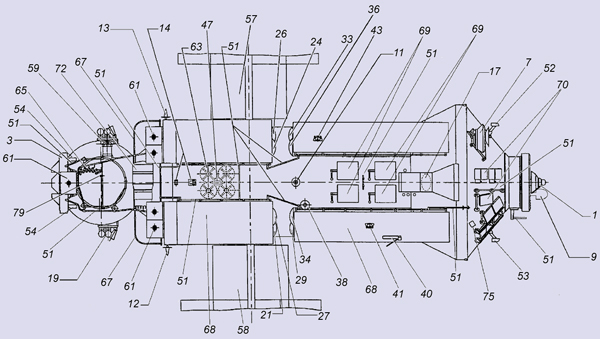

Fig. 4 : Schéma du module Zaria vu de dessus.

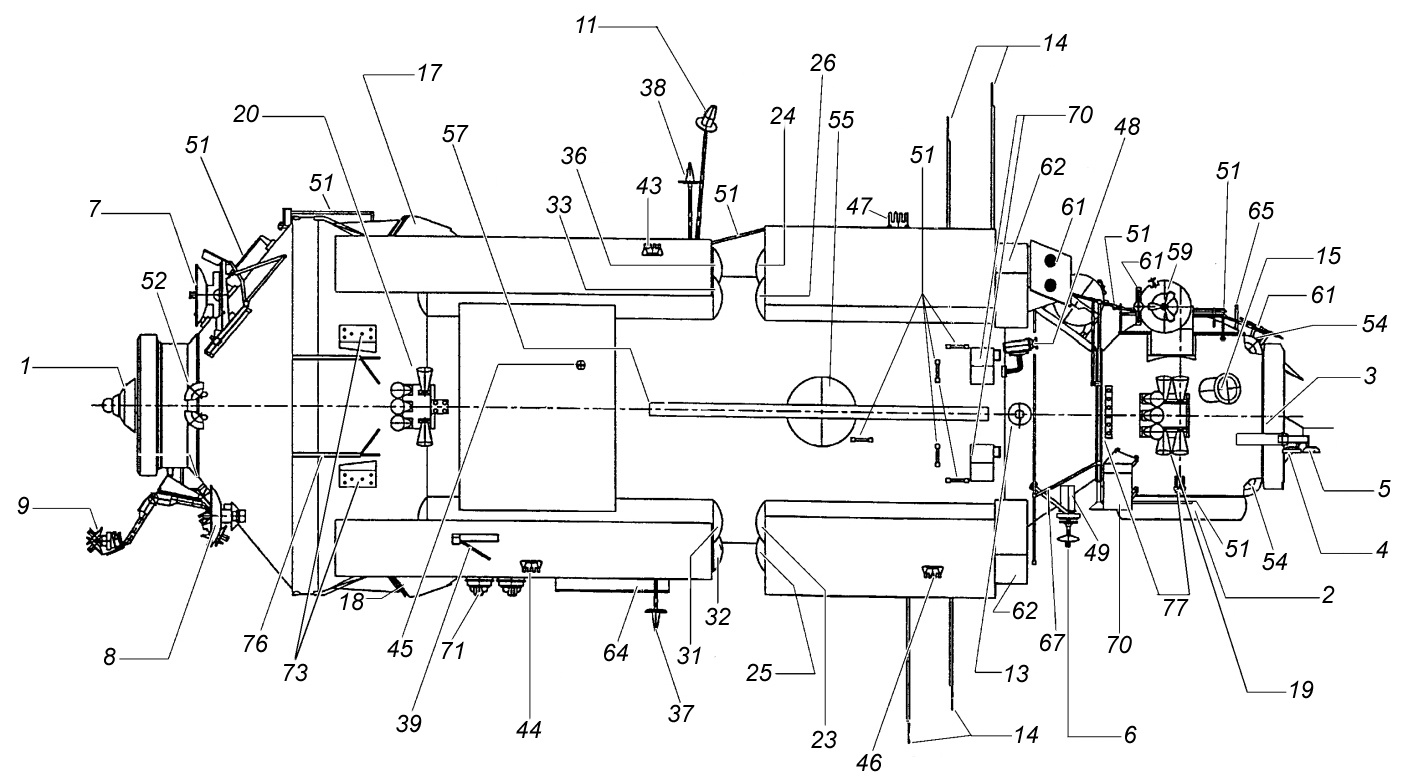

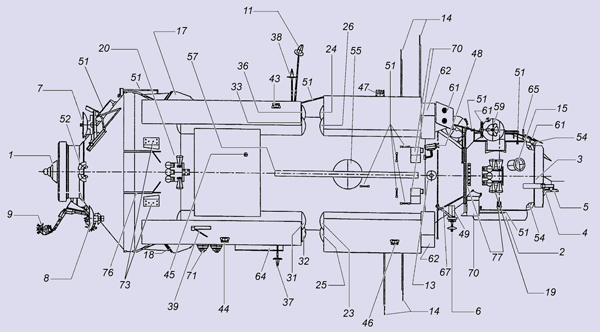

Fig. 5 : Schéma du module Zaria vu de tribord.



1. Pièce d'amarrage arrière (SSVP-M) Système d'amarrage
2. Pièce d'amarrage nadir (SSVP)
3. Pièce d'amarrage frontale (APAS-89)
4. Antenne AR-VKA Système de rendez-vous
automatique Kours-P
5. Antenne 2AR-VKA
6. Antenne 4AO-VKA
7. Antenne AS-VKA Système de rendez-vous
automatique Kours-A
8. Antenne 2ASF1-M-VKA-03
9. Antenne 2AO-VKA
10. Antenne AKR-VKA n°1
11. Antenne AKR-VKA n°2
12. Antenne AKR-VKA n°3
13. Antenne AKR-VKA n°4
14. Antenne AM-1 (x2) Système d'amarrage
manuel TORU
15. Antenne
16. Antenne
17. Moteur DKS n°38 Système de contrôle des
mouvements SUD
18. Moteur DKS n°37
19. Bloc moteurs DPS du GA (x2)
20. Bloc moteurs DPS du PGO (x2)
21. Réservoir TBG1
22. Réservoir TBG2
23. Réservoir TBG3
24. Réservoir TBG4
25. Réservoir TBO1
26. Réservoir TBO2
27. Réservoir TBO3
28. Réservoir TBO4
29. Réservoir BNDG1
30. Réservoir BNDG2
31. Réservoir BNDG3
32. Réservoir BNDO1
33. Réservoir BNDO2
34. Réservoir BNDO3
35. Réservoir BVDO
36. Réservoir BVDG
71. Capteurs 256K
72. Compresseur
73. Panneau pour remplissage au sol du carburant
74. Panneau pour remplissage au sol du comburant
37. Antenne A1-798A-1 Système Komparouss A3
38. Antenne A1-787A-2
39. Antenne AM-67-1 Système Sirius-4
40. Antenne AM-67-2
41. Antenne AD-18-5 Système BR-9TsU-8
42. Antenne AD-18-6
43. Antenne AD-18-7
44. Antenne AD-18-8
45. Antenne AS-17 (x2)Système 38G6
46. Antenne AD-17-2 Système de télévision
47. Antenne AD-17-1
48. Caméra A1
49. Caméra A2
50. Caméra A3
51. Main courante
52. Capteurs solaires B-12 (x2) Système d'orientation des
panneaux solaires SOSB
53. Capteurs solaires B-12 (x2)
54. Capteurs solaires B-12 (x2)
55. Support du panneau solaire tribord
56. Support du panneau solaire bâbord
57. Panneau solaire tribord
58. Panneau solaire bâbord
59. Point d'attache EFGF
60. Trois points d'ancrage pour le système d'attache PDGF,
      installé le 25 mai 2011 lors de la mission STS-134

61. Cible d'amarrage
62. Ecran de protection
63. Réservoirs d'azote
64. Panneau de remplissage des réservoirs d'azote
65. Tableau de connexion électrique entre Zaria et le PMA-1
66. Tableau de connexion électrique entre Zaria et l'USM
67. Barrière
68. Radiateurs Système de régulation thermique SOTR
69. Blocs motopompes SPN
70. Panneaux Komplast
75. Verrous de connexion avec le lanceur
76. Guide
77. Panneaux de connexion du Kours du module DSM
78. Lumières B03
79. Panneau de communication avec les scaphandres Orlan
80. Panneau de communication avec Zvezda
81. Panneau du circuit de télévision
82. Connecteur 1553
83. Rétroréflecteur
84. Alimentation en carburant
Tableau 3 : Légende des schémas.

Bibliographie

International Space Station Familiarization, NASA TD9702A, 31 juillet 1998.
ZHOURAVINE, Y., Что такое ФГБ?, Novosti Kosmonavtiki n°1999-1.
