Zaria | Télécommunications

Le module Zaria est équipé de plusieurs systèmes de télécommunications qui lui permettent de rester en contact avec la Terre.

1. Le système de télémétrie

Zaria dispose de deux système de télémétrie distincts : Sirius-4 et BR-9TsU-8. Ils permettent de collecter les informations de différents capteurs et de les transmettre par radio au Centre de Contrôle des Vols (TsUP), situé à Koroliov dans la Région de Moscou.

1.1. Le système Sirius-4

Le Sirius-4 émet dans la bande 146,8 - 147,6MHz grâce à deux antennes AM-67, situées sur le PGO-1 (fig. 1 et 2). Les stations de réception, appelées PRA-MK, sont situées à Barnaoul (Région de l'Altaï) et à Baïkonour.

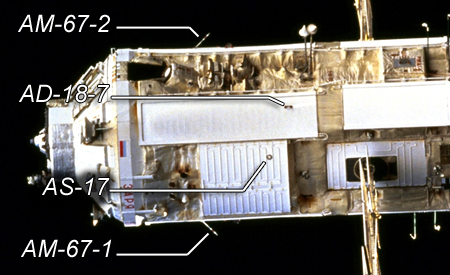

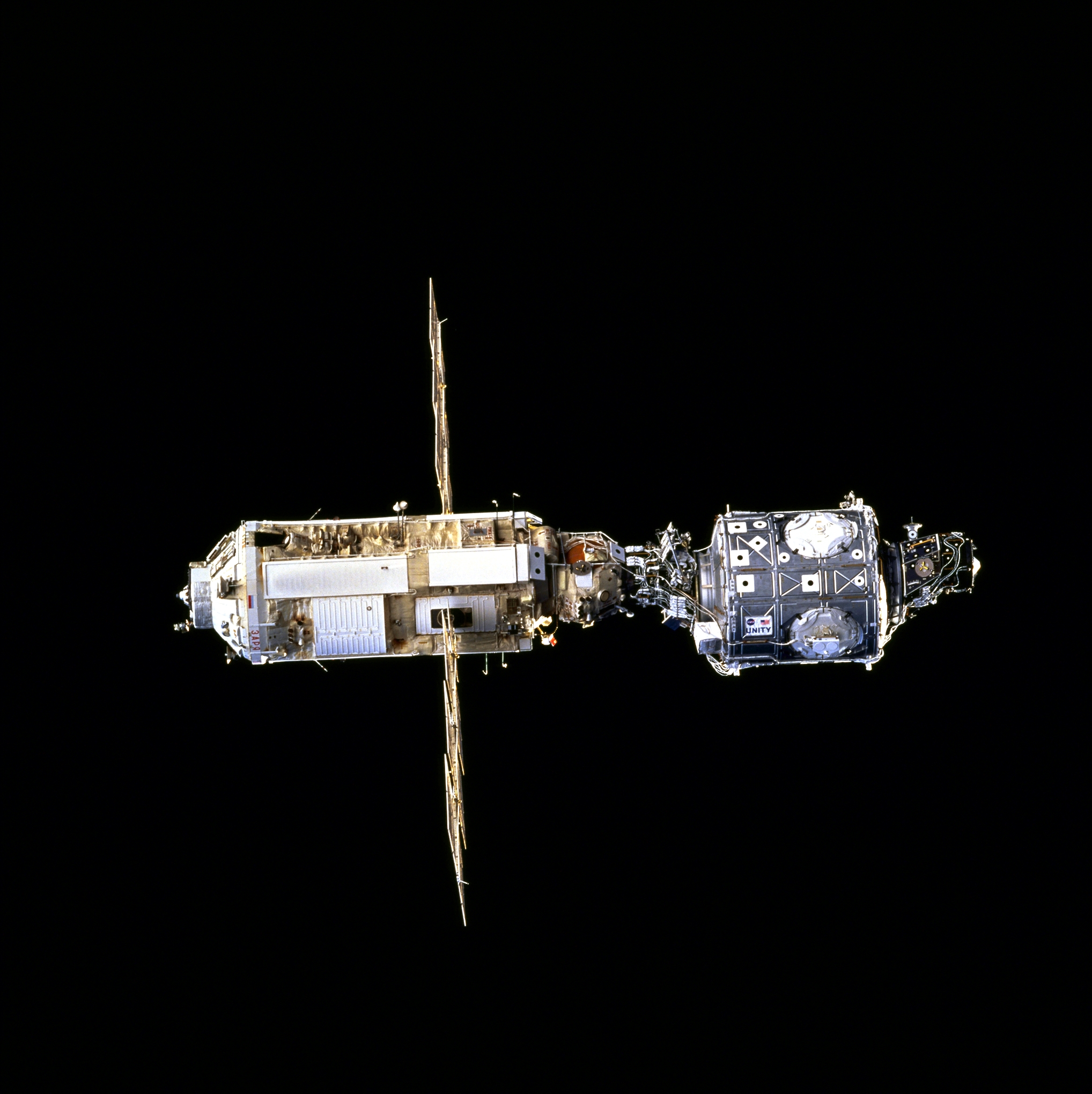

Fig. 1 : Position des antennes de Zaria, 13 décembre 1998.
Crédit : NASA.

1.2. Le système BR-9TsU-8

Il permet quant à lui d'émettre dans deux bandes de fréquences distinctes (631,564 - 632,436MHz et 633,564 - 634,436MHz). Son transmetteur est appelé BP1A (il a été remplacé le 6 mai 2011), et le disque dur qui mémorise les données avant de les transmettre au sol est appelé ZU1A (il a été remplacé le 24 mai 2000).

Les transmissions se font grâce à quatre antennes AD-18 (numérotées de 5 à 8). Les stations de réception terrestres, appelées MA-9MKTM-4, sont aussi localisées à Barnaul et à Baïkonour.

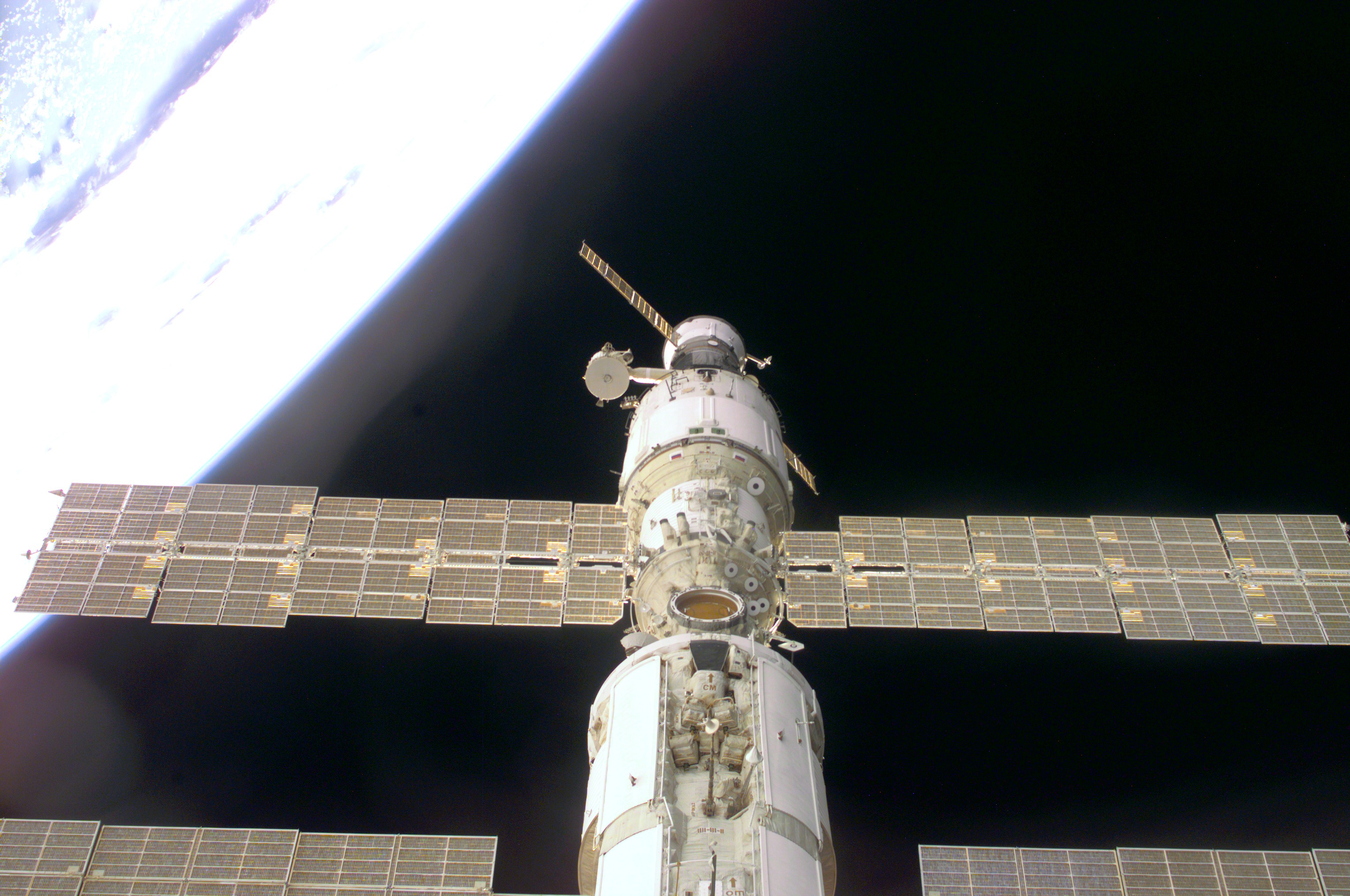

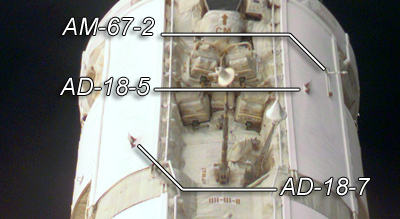

Fig. 2 : Vue du dessus de Zaria, 11 septembre 2000.
Crédit : NASA.

1.3. Le système SITNP

De plus, le Système de Mesure des Paramètres Courants de Navigation SITNP (Система Измерения Текущих Навигационных Параметров), appelé aussi 38G6, permet d'envoyer vers la Terre les données de trajectoire, utilisées en redondance lors de l'élaboration des manœuvres orbitales.

Le SITNP utilise deux antennes AS-17, situées sur les flancs du PGO (fig. 1). Les stations de réception sont de type KAMA. L'envoi de données vers les KAMA se fait dans la bande 2885,75 - 2894,25MHz. Par ailleurs, il est également possible d'envoyer des données de la Terre vers le SITNP, et ce dans la bande 2723,45 - 2726,55MHz.

2. Le système de télévision

Le module Zaria est équipé d'un système de télévision ST (Система Телевидения) qui permet de transmettre des images au segment américain et au Centre de Contrôle des Vols (TsUP).

Le ST comporte trois caméras vidéos externes (A1 à A3), ainsi qu'un transmetteur KL-108A et deux antennes AD-17. Les transmissions vers les stations de réception ORION se font dans la bande 452,537 - 473,463MHz.

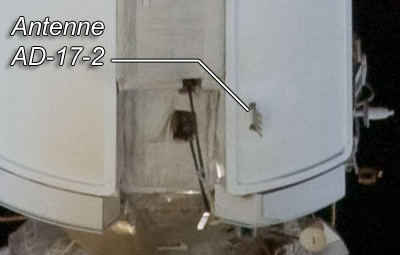

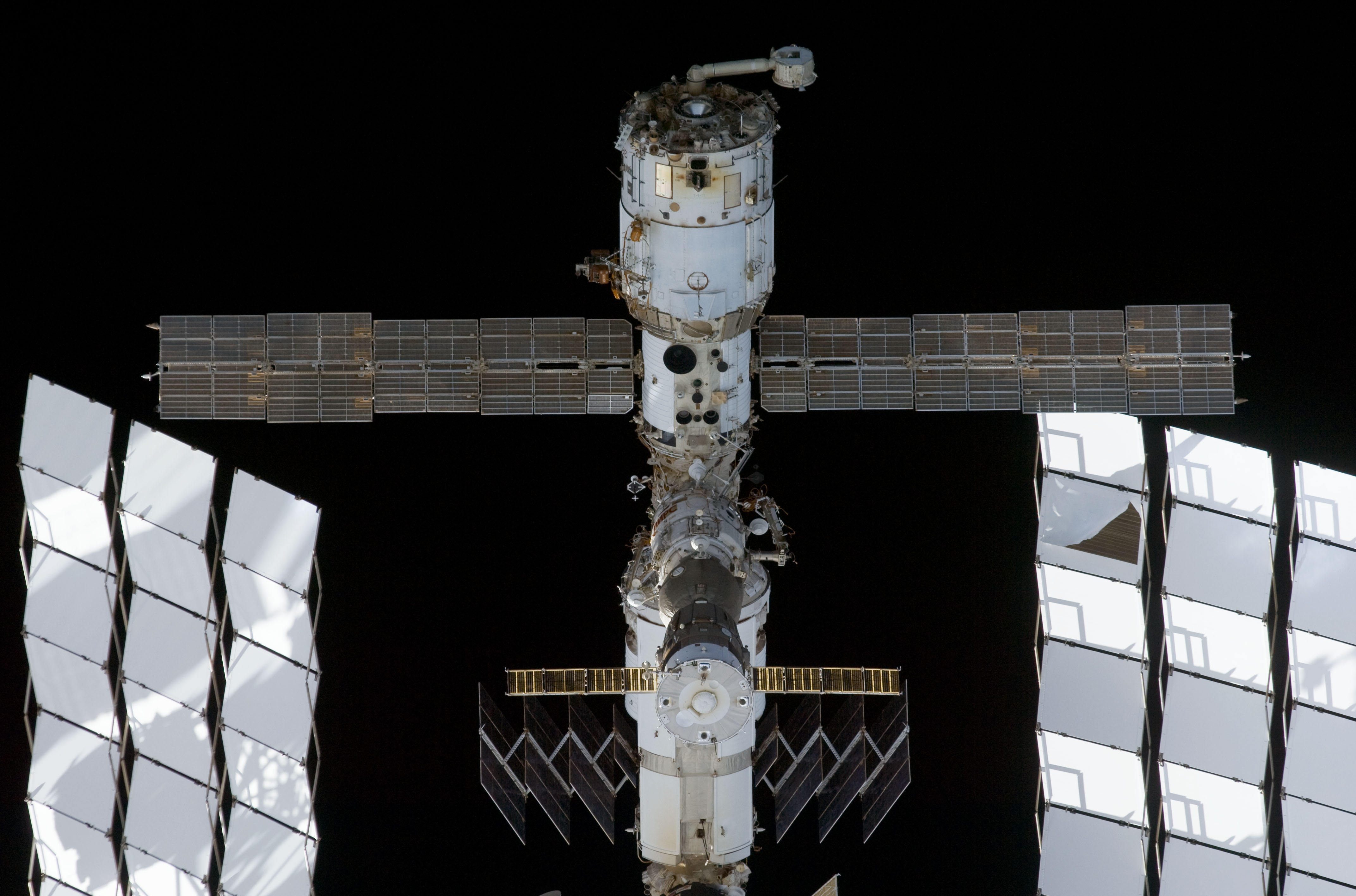

Fig. 3 : Vue du dessous de Zaria, 17 juillet 2009.
Crédit : NASA.

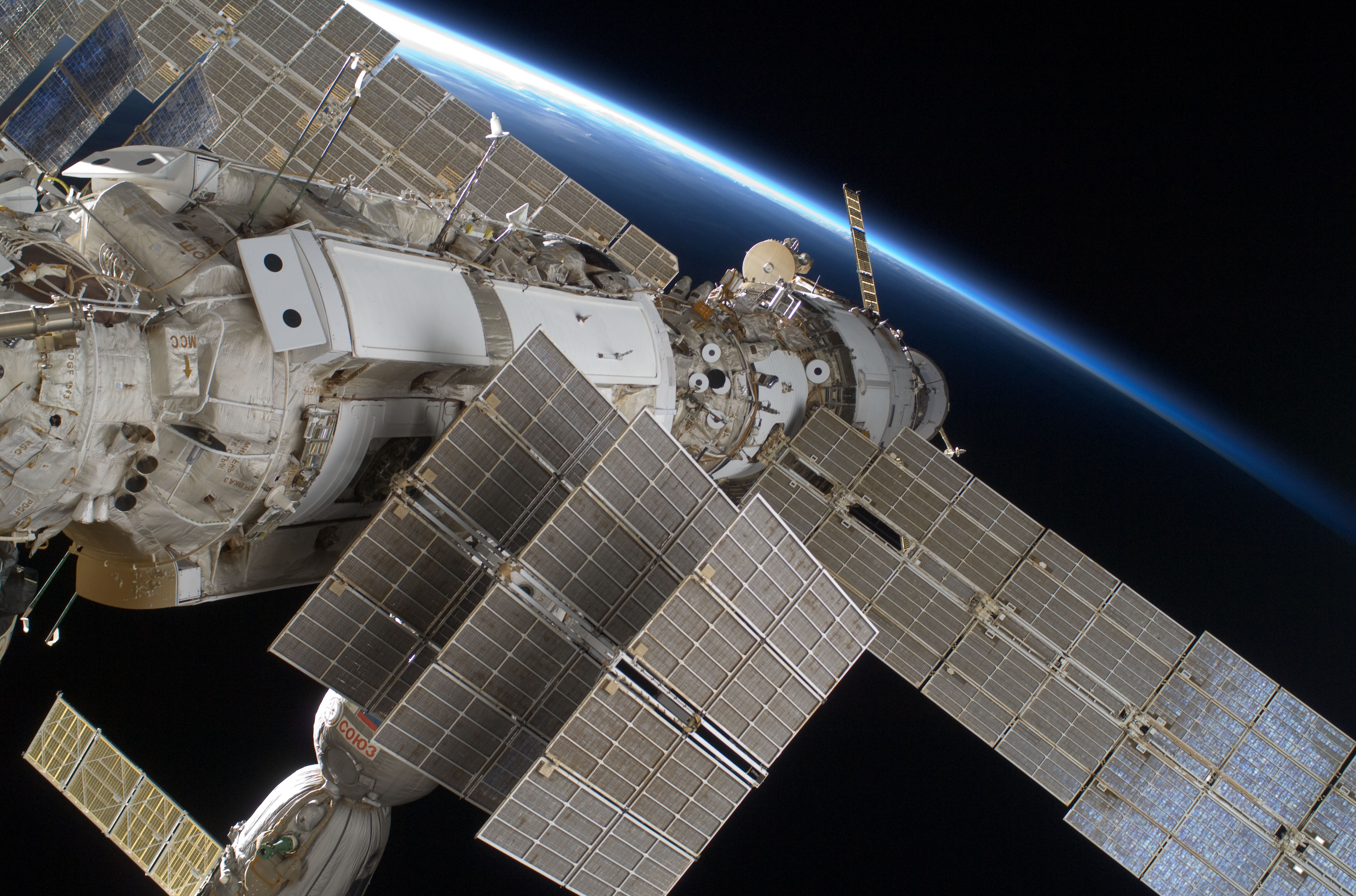

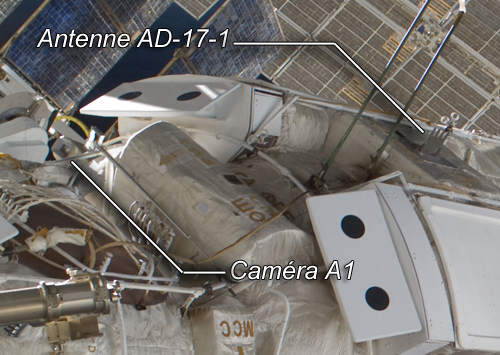

Fig. 4 : Vue du dessus de Zaria, 3 septembre 2009.
Crédit : NASA.

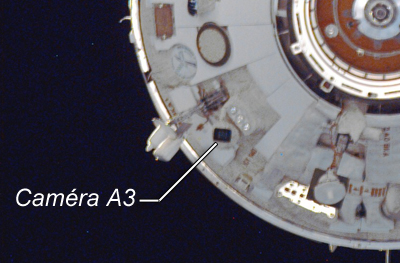

Fig. 5 : Vue de l'arrière de Zaria, 6 décembre 1998.
Crédit : NASA.

Les caméras sont analogiques, et le signal SECAM est ensuite numérisé pour pouvoir être transmis. Il n'y a pas de lien possible avec le système de télévision américain.

3. Le système téléphonique

Le système téléphonique de Zaria STS (Система Телефонной Связи) permet aux cosmonautes de communiquer avec les autres modules du segment russe et avec la Terre.
