Blagovest | Descriptif technique1. GénéralitésLes Blagovest (14F149) sont des satellites de télécommunications développés par ISS Rechetniov sur la base de sa plate-forme lourde Ekspress-2000. Ils sont placés sur orbite géostationnaire par des lanceurs Proton-M (8K82KM) équipés d'étages supérieurs Briz-M (14S43).

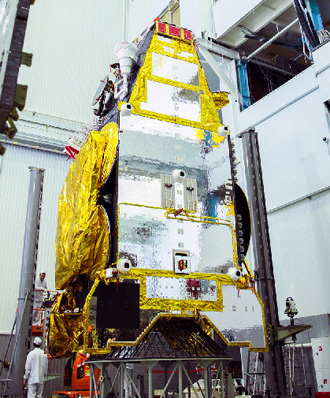

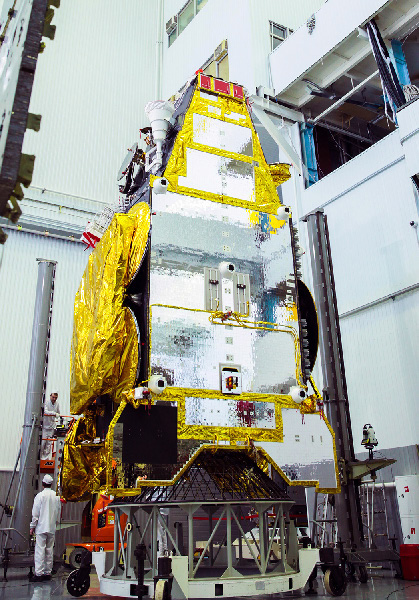

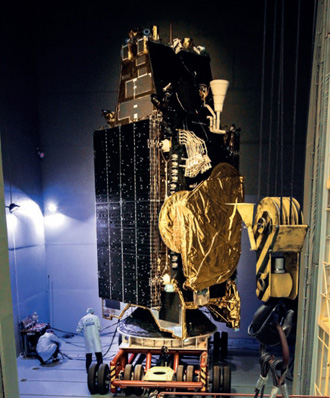

Fig. 1.1 : Préparation d'un satellite Blagovest. Les Blagovest ont une masse maximale de 3227kg, une durée de vie de 15,25 ans, une charge utile d'une masse de 1100kg et une puissance électrique de 13kW.

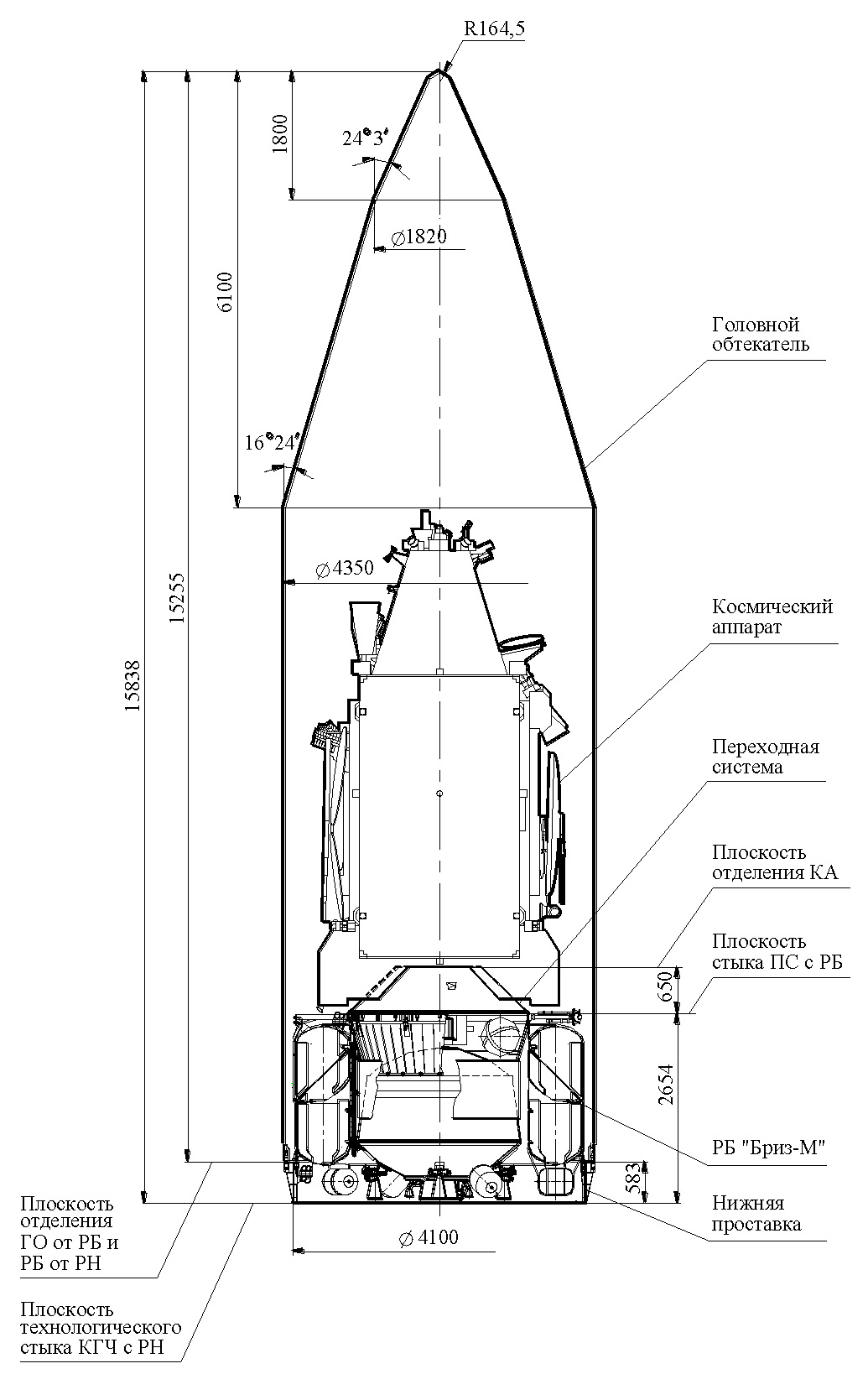

Fig. 1.2 : Schéma d'un Blagovest sur l'étage Briz-M.

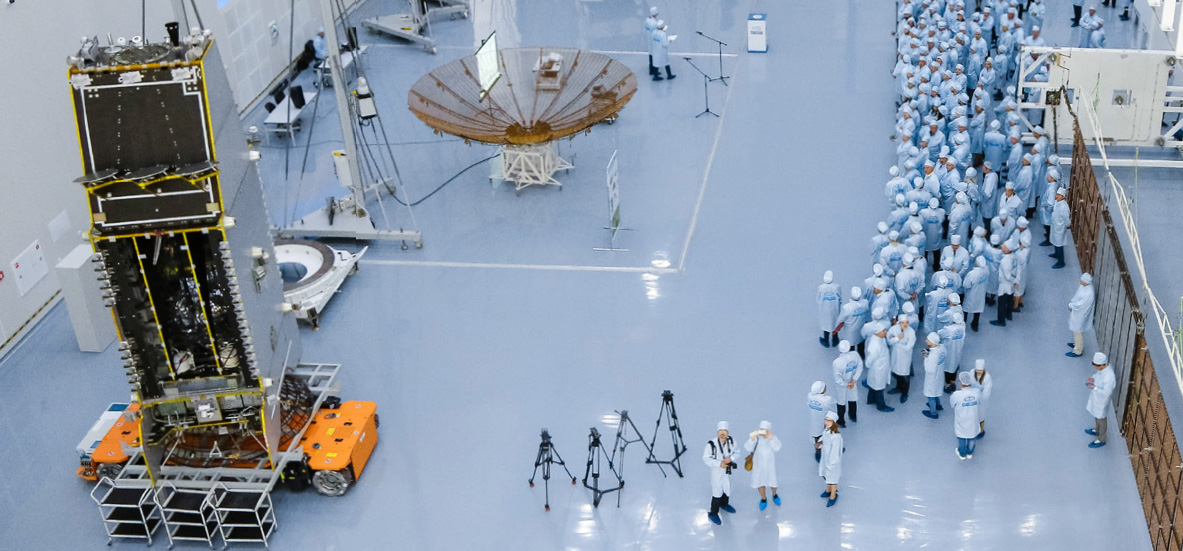

Fig. 1.3 : Le modèle de Blagovest pour les
essais dynamiques (05DI). 2. OrientationLes satellites Blagovest sont équipés de plusieurs moteurs plasmiques fournis par l'OKB Fakel. L'orientation est réalisée à partir des données fournies par les capteurs d'horizon terrestre 342K et 344K, les capteurs solaires 347K et les capteurs stellaires 348K.

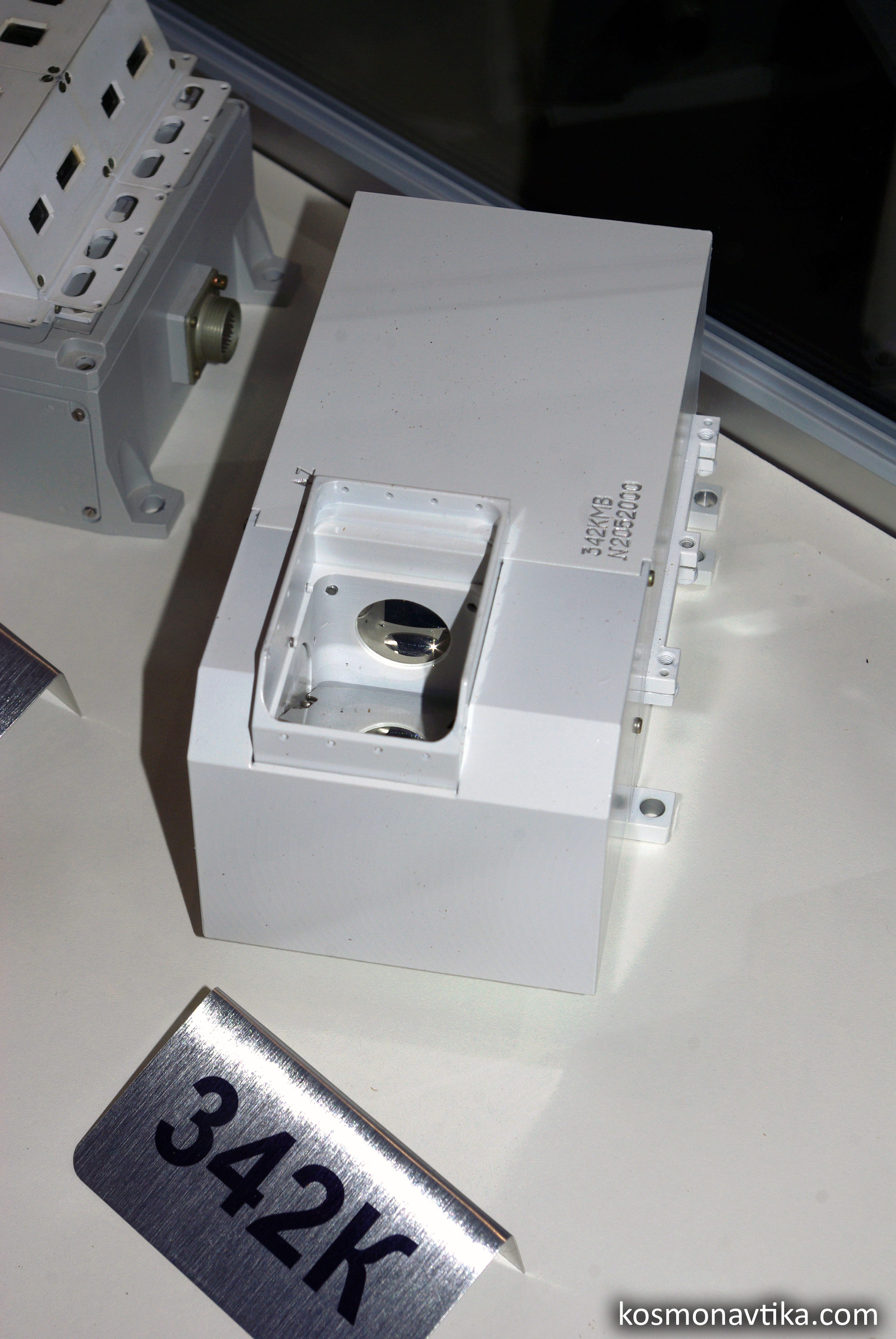

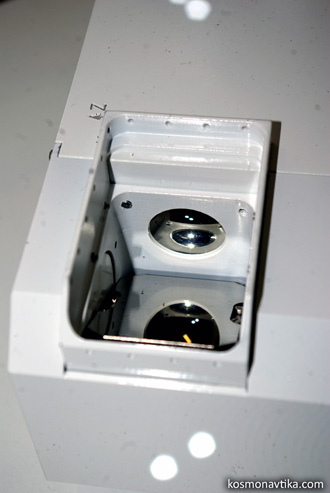

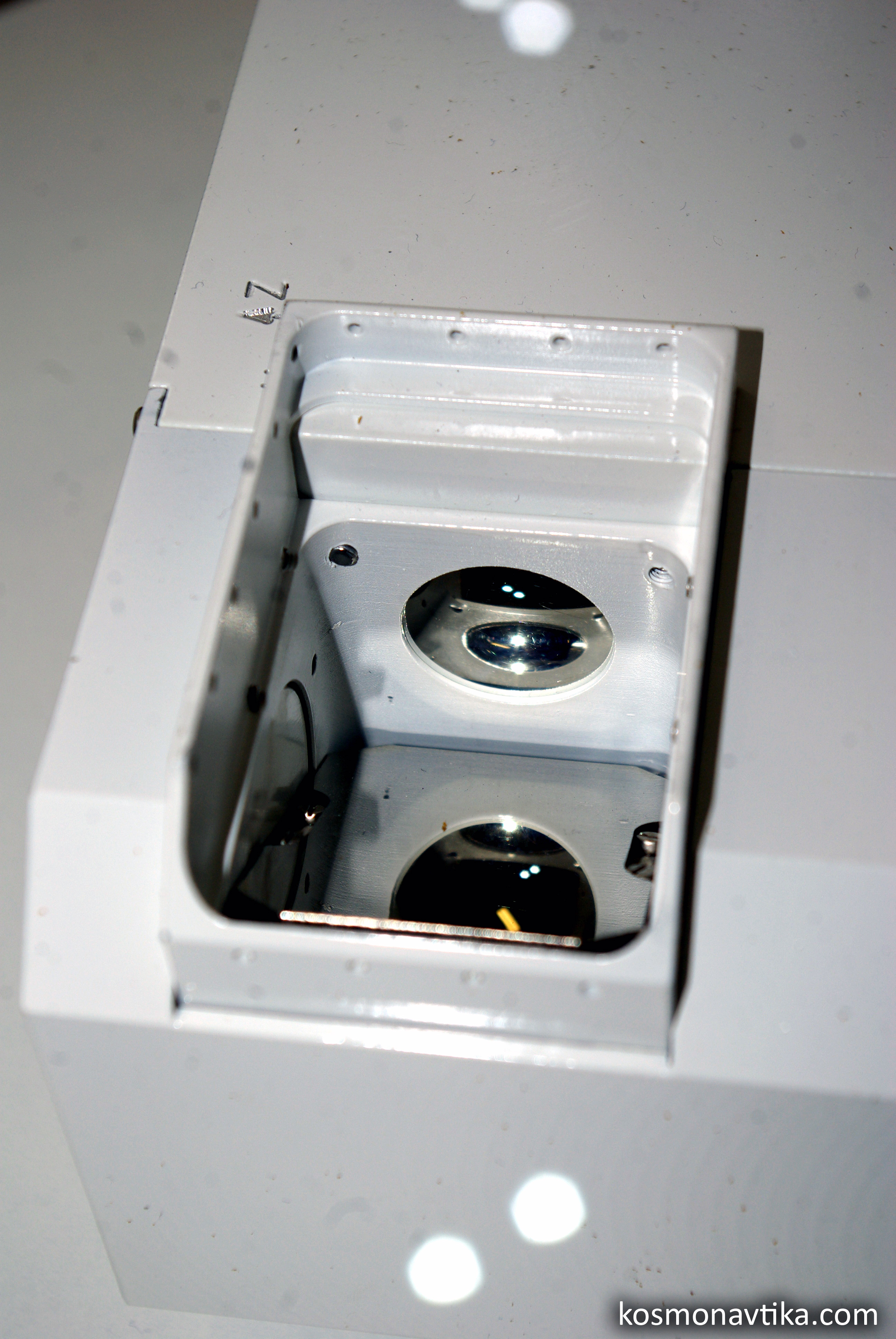

Fig. 2.1 : Le capteur d'horizon terrestre 342K.

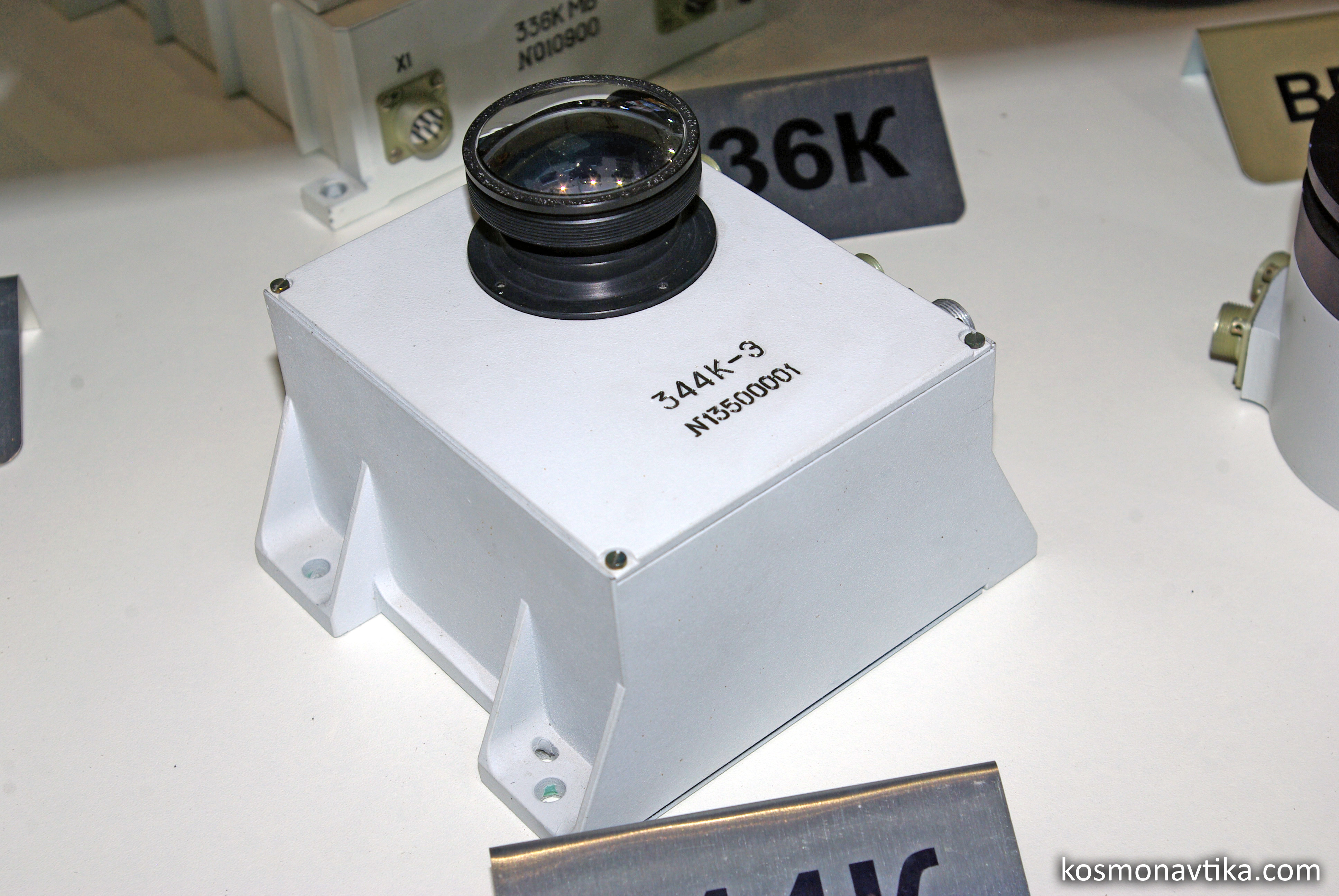

Fig. 2.2 : Le capteur d'horizon terrestre 344K.

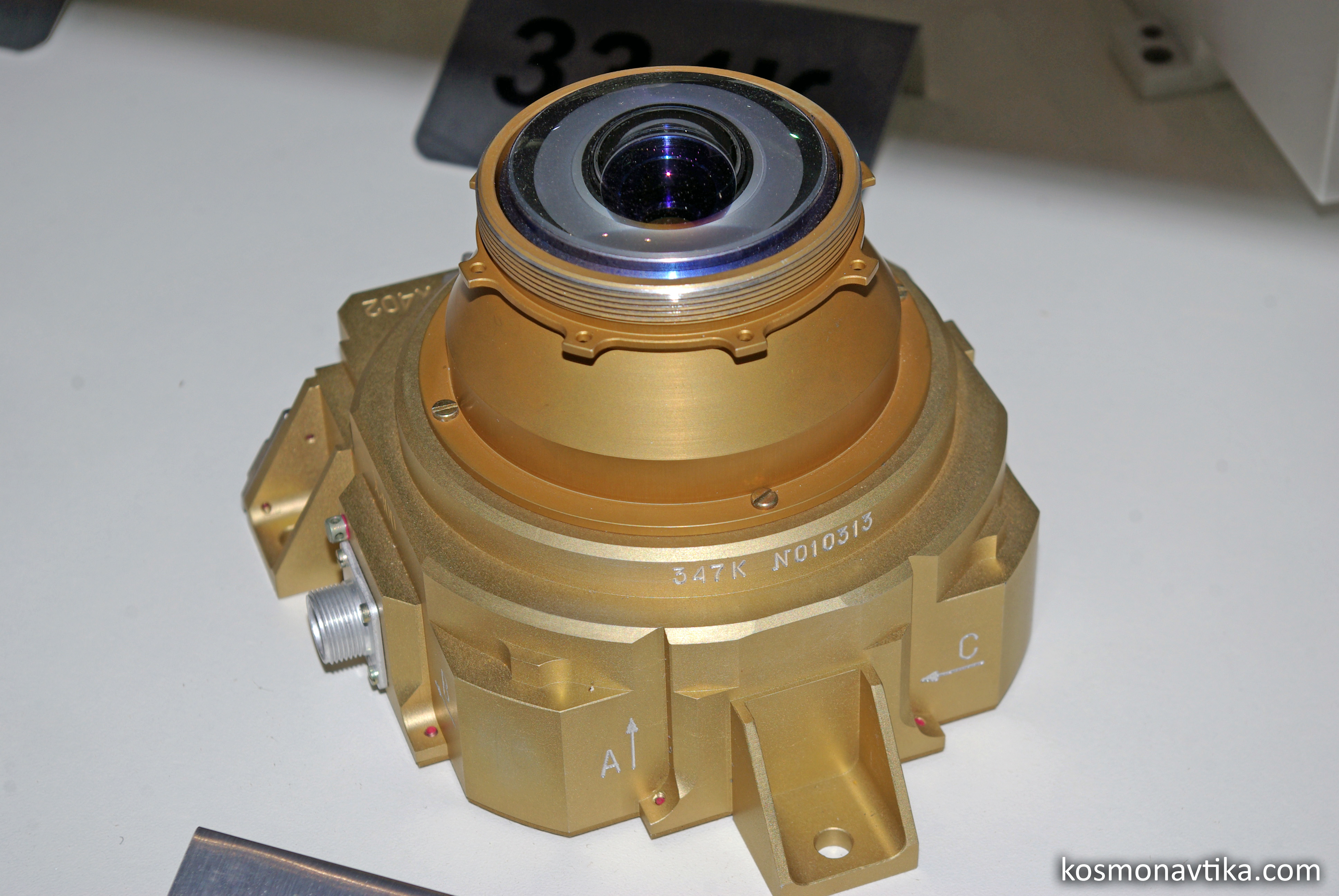

Fig. 2.3 : Le capteur solaire 347K.

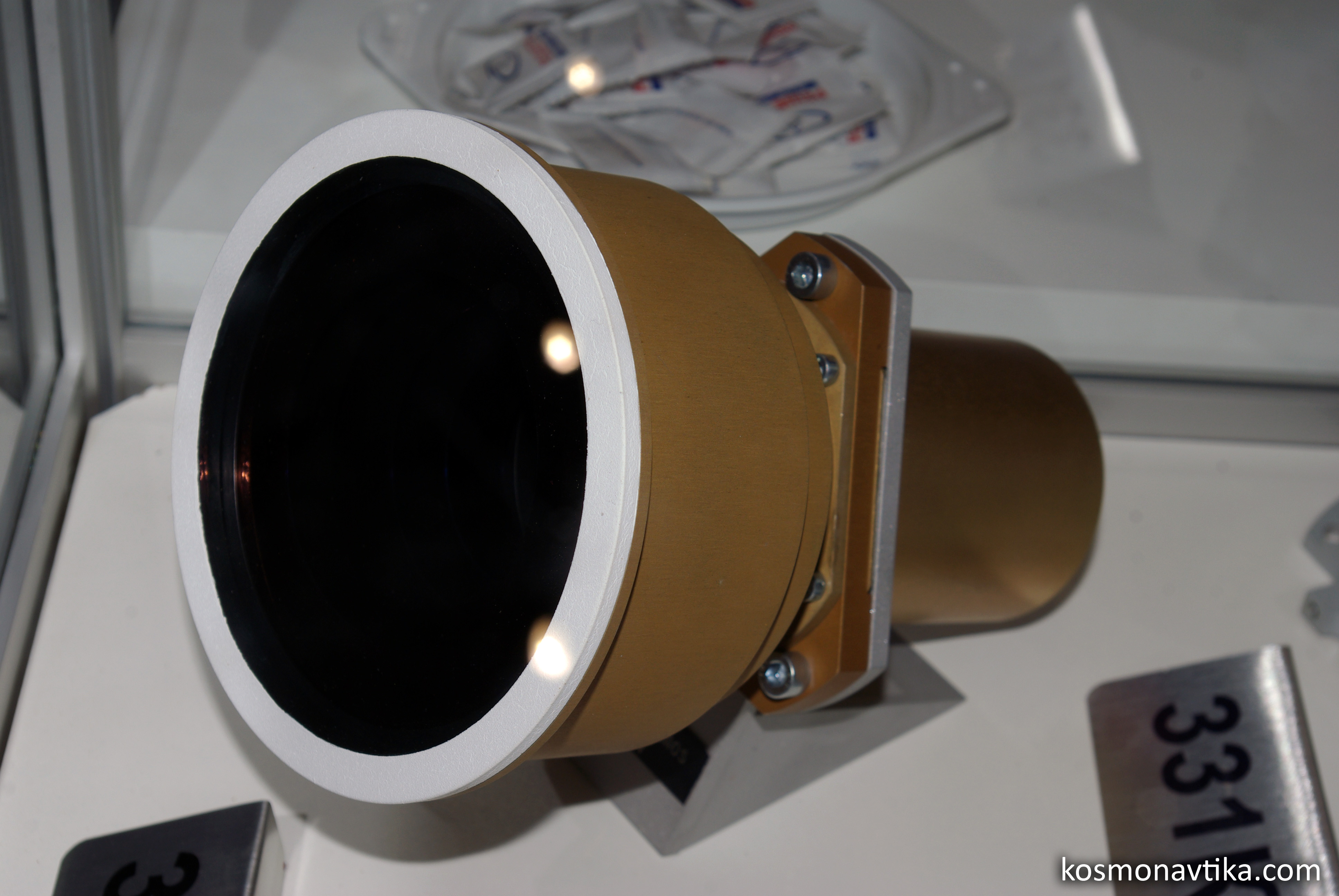

Fig. 2.4 : Le capteur stellaire 348K. 3. Les répéteursLa charge utile des satellites Blagovest est constituée du complexe de transmission Svietotch, qui comprend des répéteurs en bande C, des émetteurs en bande Ka et des récepteurs en bande Q. Les filtres et les multiplexeurs sont fournis par Thales Alenia Space.

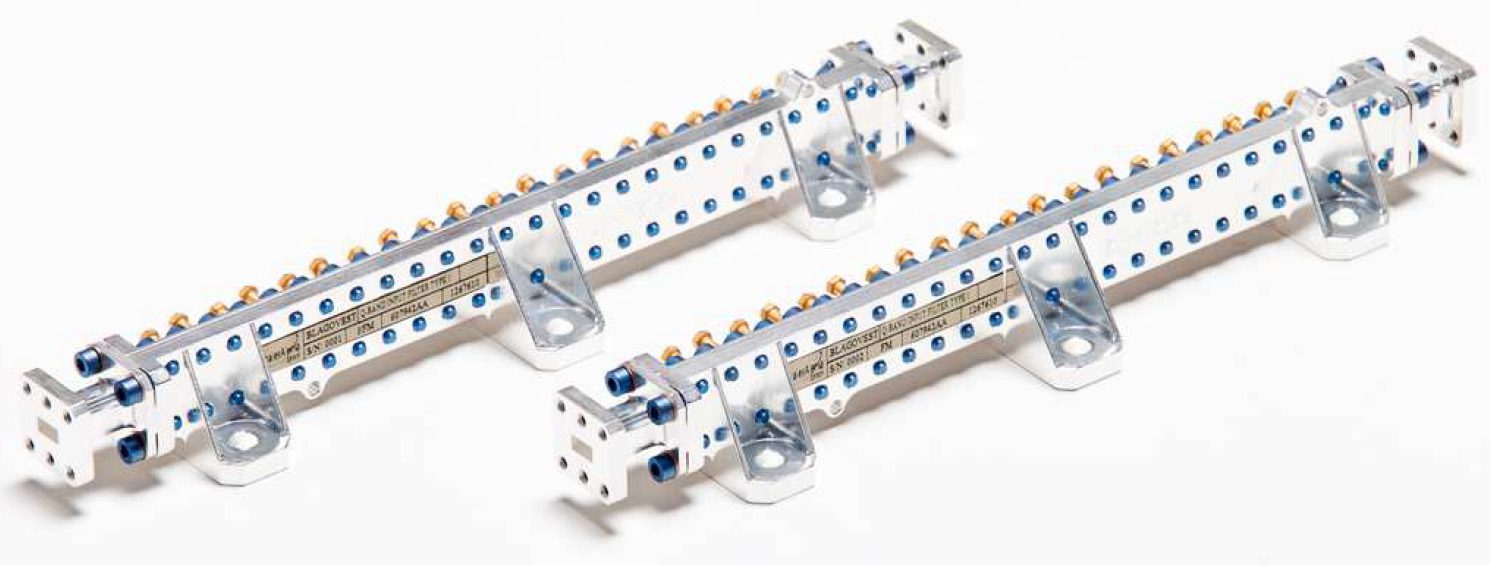

Fig. 3.1 : Les filtres en bande Q. 4. L'alimentation électriqueElle est fournie par deux panneaux solaires d'une longueur de 18m chacun, qui alimentent des batteries Li-ion fournies par PAO Saturn [3].

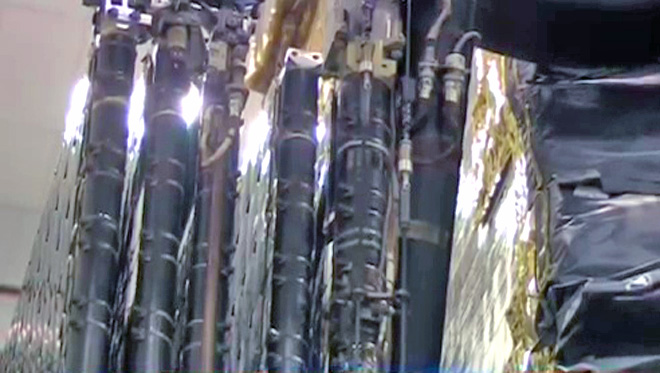

Fig. 4.1 : Un panneau solaire en position repliée.

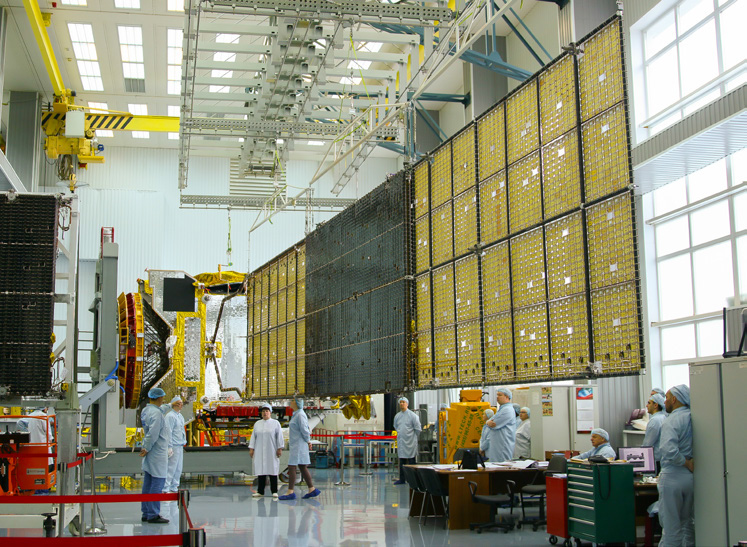

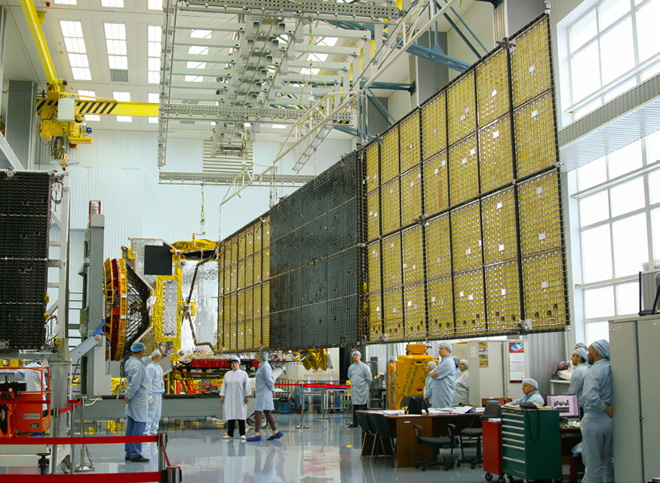

Fig. 4.2 : Essai d'un panneau solaire chez ISS Rechetniov. Notes et bibliographie
[1] KRASSILNIKOV, A., Военный связной "Благовест" на сотом "Протон-М", Novosti Kosmonavtiki n°10-2017 Dernière mise à jour : 21 octobre 2019 |
|
